BTS2048-VL-TEC-X

Espectrorradiómetro estándar de transferencia de irradiancia espectral de alta gama, versátil y de temperatura controlada

  • Sensor BiTec* controlado por temperatura refrigerada para mediciones más precisas
  • Estándar de transferencia de irradiancia espectral adecuado
  • Tiempos de medición muy cortos (obturador electrónico), alto rango dinámico (rueda de filtros)
  • Entradas y salidas de disparo, Ethernet y USB para una rápida transmisión de datos
  • Óptica de entrada directa con difusor para iluminancia e irradiancia espectral
BTS2048-VL-TEC-X

BTS2048-VL-TEC-X calidad estándar de transferencia de irradiancia espectral

La variante BTS2048-VL-TEC-X del BTS2048-VL incorpora refrigeración termoeléctrica de su detector CCD y filtro Vlambda del detector integral. El dispositivo cumple todos los requisitos de un espectrorradiómetro de matriz de diodos de gama alta y tiene un precio favorable a pesar de su altísima calidad, lo que lo hace perfectamente adecuado como patrón de transferencia de irradiancia espectral.

La refrigeración termoeléctrica del detector CCD minimiza la señal de ruido oscuro y permite tiempos de integración que oscilan entre 2 µs y 60 s. El BTS2048-VL-TEC-X es, por tanto, ideal para aplicaciones con intensidades de luz muy bajas o mediciones de señal oscura raramente posibles gracias a su gran estabilidad. La unidad de detector integral con control de temperatura también permite la máxima estabilidad gracias a las ventajas adicionales de la tecnología BiTec.

Una de sus características únicas es el innovador sensor BiTec desarrollado por Gigahertz-Optik que consiste en un fotodiodo de Si filtrado V(lambda) y una unidad de espectrorradiómetro. Esto hace que sea extremadamente lineal, estable y rápido y, por lo tanto, es una garantía para una mayor precisión de la medición que no va acompañada de ninguna desventaja. Ambos sensores pueden utilizarse de forma independiente y la corrección mutua de los sensores es ventajosa para la precisión, la velocidad y la versatilidad (véase el artículo sobre la tecnología BTS).

Desde un punto de vista formal, con las normas CIE 231:2019 y DIN 5032-7:2024, los fotómetros con corrección de desajuste espectral integrada mediante mediciones espectrales se tratan de la misma manera que los fotómetros clásicos. Los parámetros resultantes, como f1', pueden determinarse de acuerdo con la norma DIN EN 13032-1, siempre que las mediciones espectrales e integrales se realicen con la misma óptica de entrada, lo que siempre es el caso con nuestros dispositivos BTS. Los BTS ya se adelantaron a su tiempo y ahora la normalización los ha alcanzado.


Software de usuario y software de desarrollador

El software de usuario estándar S-BTS2048 cuenta con una interfaz de usuario personalizable y un gran número de módulos de visualización y funciones que pueden activarse al configurar el BTS2048-VL-TEC-X con los respectivos componentes accesorios de Gigahertz Optik GmbH. El software de desarrollo S-SDK-BTS2048 se ofrece para la integración del BTS2048-VL-TEC-X en el software propio del cliente.


Calibración

Una característica de calidad esencial de los dispositivos fotométricos es su calibración precisa y trazable. El BTS2048-VL-TEC-X ha sido calibrado por el laboratorio de calibración ISO/IEC 17025 de Gigahertz-Optik, acreditado por el DAkkS (D-K-15047-01-00) para la respuesta espectral y la irradiancia espectral según la norma ISO/IEC 17025. La calibración también incluyó los componentes accesorios correspondientes. Cada dispositivo se entrega con su respectivo certificado de calibración.

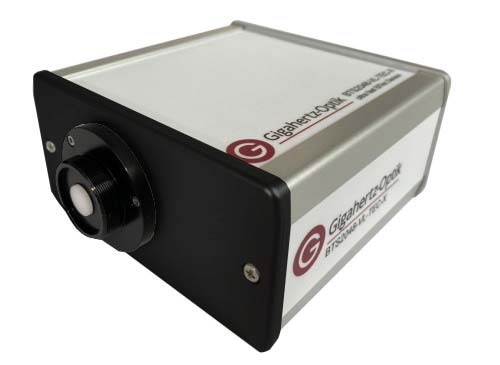

BTS2048-VL-TEC-X-SM1 con adaptador estándar SM1 para facilitar la integración

BTS2048-VL-TEC-X-SM1 con adaptador estándar SM1 para facilitar la integración

1) BTS2048-VL-TEC 2) Sensor BiTec con fotodiodo de Si, espectrómetro de matriz CCD 3) CCD refrigerado por TE 4) Rueda de filtros con OD1, OD2 y obturador 5) Difusor de coseno preciso 6) Luz incidente 7) Microprocesador para el procesamiento de datos y la comunicación 8) Interfaz USB 2.0 9) Interfaz ethernet de alta velocidad 10) Control del sensor CCD por microprocesador 11) Entrada/salida del disparador 12) Fotodiodo del microprocesador 13) Alimentación de tensión continua

1) BTS2048-VL-TEC 2) Sensor BiTec con fotodiodo de Si, espectrómetro de matriz CCD 3) CCD refrigerado por TE 4) Rueda de filtros con OD1, OD2 y obturador 5) Difusor de coseno preciso 6) Luz incidente 7) Microprocesador para el procesamiento de datos y la comunicación 8) Interfaz USB 2.0 9) Interfaz ethernet de alta velocidad 10) Control del sensor CCD por microprocesador 11) Entrada/salida del disparador 12) Fotodiodo del microprocesador 13) Alimentación de tensión continua

Fijación directa del dispositivo a los componentes accesorios

Fijación directa del dispositivo a los componentes accesorios

El obturador electrónico reduce el tiempo de medición

El obturador electrónico reduce el tiempo de medición

La interfaz Ethernet reduce el tiempo de transferencia de datos

La interfaz Ethernet reduce el tiempo de transferencia de datos

S-BTS2048 Interfaz del software de usuario

S-BTS2048 Interfaz del software de usuario
