Este producto ya no se fabrica. Es posible que queden existencias. Consulte las alternativas que figuran a continuación en "Productos similares" o póngase en contacto con nosotros directamente.

Productos alternativos para este producto descatalogado:

LCRT-2005H-S

Medidor móvil de transmisión de luz y neblina para muestras finas y planas

  • Rápido y preciso gracias al monitor espectral y al detector de luminancia
  • Medición espectral (380 nm a 780 nm)
  • Compensación automática de la luz ambiental
  • Cámara de alineación
  • Conforme a CIE 130 y DIN 5036, Haze según ASTM D1003-13, Simulado A, C y D65.
LCRT-2005H-S

Transmisión de la luz

La transmisión de la luz es la permeabilidad lumínica de los materiales percibida visualmente. Es especialmente importante cuando se trata de especificar los cristales de las ventanas de todo tipo de vehículos, las láminas y los discos de visualización, así como todas las demás muestras cuya transmisión se evalúa con la receptividad fotométrica (V(λ)) del ojo humano.

La transmisión de la luz es una medida relativa. Describe la diferencia de señal de la luminancia medida en una trayectoria del haz de radiación geométricamente definida. Las mediciones se realizan tanto sin muestra de ensayo (100%) como con una muestra de ensayo. La fuente de luz del dispositivo de medición se caracteriza por un espectro que corresponde al iluminante estándar tipo A, C o D50. La respuesta espectral del receptor coincide con la del ojo humano.

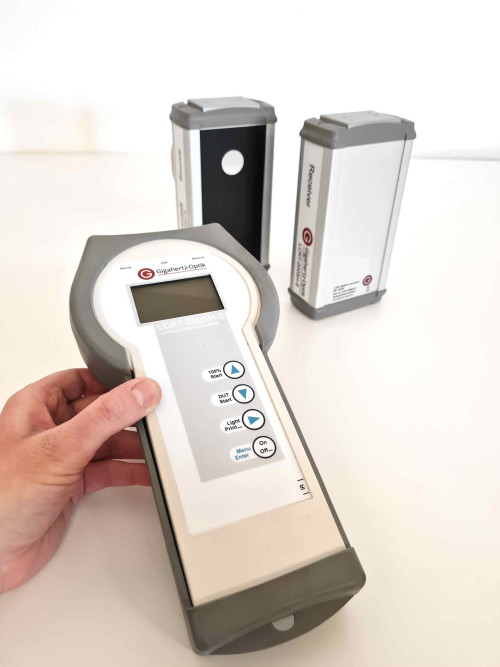

Dispositivo de medición LCRT-2005H-S

El LCRT-2005H-S está elaborado para la medición de la transmisión de la luz en muestras finas, rayadas y claras. La geometría de medición d/0° consta de una fuente de luz de esfera integradora y un dispositivo de medición de la luminancia. El detector del monitor de la fuente de luz y el del receptor están equipados con un espectrómetro de matriz de diodos. Los datos de medición espectral permiten simular con precisión los espectros de la fuente estándar requeridos y el espectro de respuesta fotométrica del receptor. La muestra se alinea frente a la fuente de luz para su medición. De este modo, el grado de transmisión de la luz puede determinarse mediante la iluminación difusa de la muestra también en el caso de muestras finas rayadas. Para las mediciones de la niebla se implementa una trampa de luz seleccionada manualmente. Se utilizan múltiples LEDs para cubrir un rango espectral de 380 nm a 780 nm.

La fuente de luz de la esfera integradora está bien protegida contra los golpes y las manchas gracias a su revestimiento sintético, las lámparas LED y el cristal protector del campo de iluminación. Para minimizar los efectos de la luz ambiental, la medición se realiza con luz pulsada. El dispositivo también está equipado con una cámara que ayuda a alinear la fuente y el receptor para las mediciones a mano alzada. El dispositivo puede alimentarse con cuatro pilas AA o mediante USB. También se suministra una carcasa rígida para guardar y transportar con seguridad el dispositivo, así como sus baterías de repuesto y accesorios.


Dispositivo de medición de la niebla LCRT-2005H-S

El LCRT-2005H-S incorpora una trampa de luz de selección manual que permite la medición de la neblina según la norma ASTM D1003 - 13. El medidor admite la medición mediante comandos de visualización intuitivos.


Espectrofotómetro LCRT-2005H-S

El LCRT-2005H-S también puede utilizarse como espectrofotómetro gracias a sus detectores de medición espectral en la fuente y el receptor. El rango espectral está entre 380 nm y 780 nm.


Mediciones rápidas y sencillas a mano alzada

Una de las propiedades características del LCRT-2005H-S es su capacidad para realizar fácilmente una medición rápida en sólo un par de segundos o minutos:

Transmisión:

1) Conexión de la fuente y el receptor al dispositivo controlador
2) Medición de ajuste al 100%
3) Alineación con la muestra de ensayo
4) Inicio de la medición
5) Visualización de los valores de medición

Neblina:

1) Conexión de la fuente y el receptor al dispositivo controlador
2) Medición de ajuste al 100% con y sin trampa de luz
3) Alineación con la muestra de ensayo
4) Inicio de las mediciones (con y sin trampa de luz)
5) Visualización de los valores de medición


Interfaz USB con software de lectura

La interfaz USB permite la lectura de datos y el suministro de energía. El software suministrado con el dispositivo puede utilizarse para la lectura de los datos de medición.


Mediciones trazables

Se ofrecen dos estándares de transmisión con un 70% y un 80% de transmitancia de la luz para la adaptación de los dispositivos en aplicaciones que requieren valores de medición trazables.

Geometría de medición: 100% de configuración, sin trampa de luz (inserto de trampa de luz para la medición de la niebla)

Geometría de medición: 100% de configuración, sin trampa de luz (inserto de trampa de luz para la medición de la niebla)

Geometría de medición para muestras finas y no dispersas

Geometría de medición para muestras finas y no dispersas

Geometría de medición para muestras finas y dispersas

Geometría de medición para muestras finas y dispersas

Medición de la transmisión de la luz a mano alzada: 1) Ajuste del 100% 2) Alineación de la muestra (DUT) 3) Inicio automático de la medición tras la configuración, 4) Visualización de los valores de medición

Medición de la transmisión de la luz a mano alzada: 1) Ajuste del 100% 2) Alineación de la muestra (DUT) 3) Inicio automático de la medición tras la configuración, 4) Visualización de los valores de medición
