CADFEM – 自 1985 年以來模擬的驅動力

自公司成立以來,我們一直是全球最大的仿真軟件開發商Ansys的緊密銷售合作夥伴。 我們分銷 Ansys 軟件產品,並為 Ansys 用戶解決所有仿真問題提供支持,從入門和擴展建議、培訓和繼續教育以及熱線支持到項目工作、軟件定制以及提供最佳硬件或云平台。 除了力學、流體動力學或電磁學等許多其他仿真應用領域外,我們還在光學仿真領域為客戶提供支持。


在這裡,光學模擬的好壞取決於對其所基於的材料的描述。 為了以最佳方式表徵進入光學模擬的材料,CADFEM 在格拉芬設立了一個光學實驗室。 在此,借助測角儀測量待表徵材料的反射和透射特性,並分析散射行為。 結合反射和透射的光譜測量,然後根據獲取的數據構建材料模型,以供 Ansys SPEOS 軟件使用。

CADFEM

關於CADFEM

自 1985 年以來一直是一家成功的家族企業

作為一家家族企業,自 1985 年以來,CADFEM 一直為成功延續數值模擬開發和設計的歷史提供決定性的推動力。我們已發展成為全球領先的模擬解決方案提供商之一。 強大的工程能力、高水平的實踐經驗以及對市場和趨勢有良好洞察力的高瞻遠矚的諮詢服務是我們的獨特之處。

CADFEM

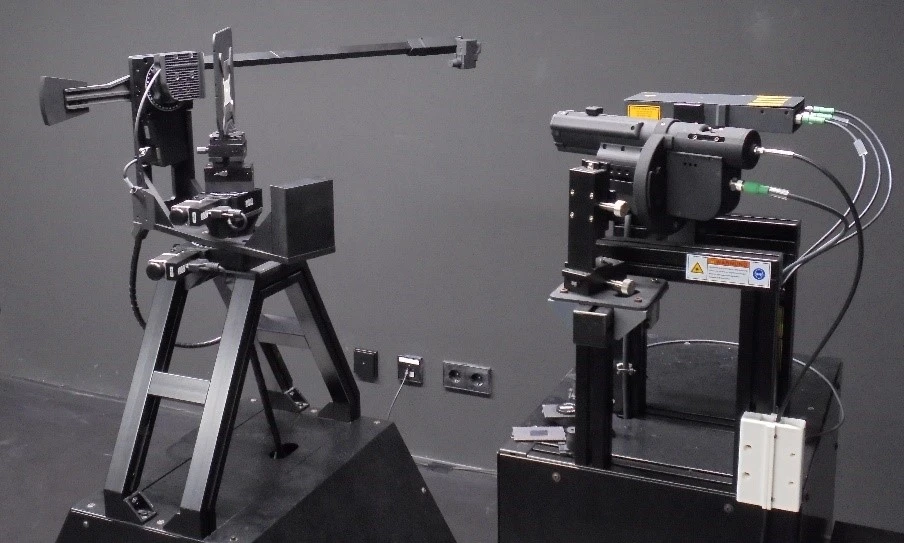

用於散射光測量的測角儀


我們的客戶可以對最高質量的材料模型充滿信心,因為我們在交付每種材料之前都對其進行了廣泛的驗證。

為此,我們配備了一個光具座,在該光具座上使用已知的 LED 以不同的角度和距離照射材料並記錄亮度圖像。

我們在 Ansys SPEOS 中復制了這個光學平台。 我們精確模擬在光具座上記錄的亮度圖像。 只有當模擬圖像與真實圖像之間的偏差滿足一定標準時,我們才會發布材料。

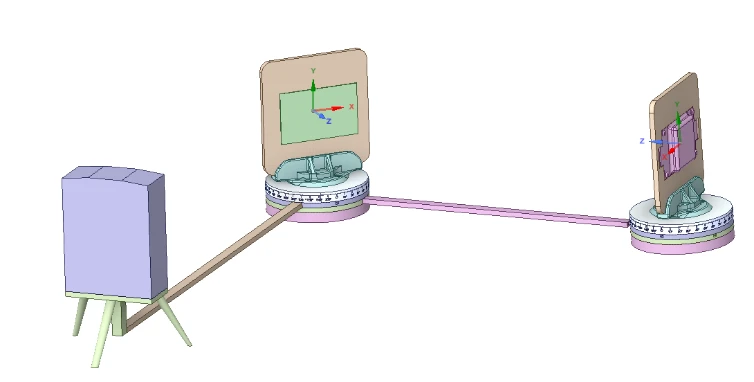

Optische Bank, nachgebildet in SPEOS im Reflexionsmodus, d.h. mit seitlicher Beleuchtung der Probe

光具座以反射模式在 SPEOS 中復制,即 樣品的側面照明。

如果情況並非如此,則必須找出偏差的原因並消除。

造成偏差的可能原因之一是所用 LED 的表徵不充分。 例如,除了所使用的 LED 的光分佈之外,取決於發射角的精確光譜也起著決定性作用。 對於白色熒光粉轉換 LED,光譜通常隨發射角而變化,因為當光發射到側面時,光線通過熒光粉的路徑較長。 因此,了解 LED 光譜與發射角的函數關係非常重要。




在 MSC15 手持式光譜儀的幫助下,我們現在擁有一種簡單直接的方法來更好地表徵光源,從而改進驗證。 此外,我們可以在我們的工作台上檢查材料的反射和透射光譜,並將其與模擬數據進行比較。

借助 MSC15,我們有了一個很好的工具來進一步提高材料光學性能的質量,並為我們的客戶提供高質量的材料模型。

乍看上去

  • 最高質量的材料模型
  • 簡單直接的方法可以更好地表徵光源並改進驗證
  • 控制光具座上材料的反射和透射光譜
  • 與模擬數據比較
  • 非常高的絕對測量精度,忠實於願景:實現精度!
  • MSC15 - 緊湊型手持式測量設備
