Dieses Produkt wird nicht mehr hergestellt. Ggf. können noch Restbestände angeboten werden. Bitte beachten Sie die Alternativen, die unten unter "Ähnliche Produkte" aufgeführt sind, oder kontaktieren Sie uns direkt.

Alternative Produkte zu diesem abgekündigten Produkt:

TFCT25

Messsystem für das Testen der spektalen Transmission, Gelbstich von Lichtleitern und Lichtstrom, Spektrum und Farbe von LEDs.

  • 25 cm Ulbrichtkugel in CIE127 konformer Ausführung
  • CCD-Sensor Spektralradiometer
  • Netzteil zur LED Bestromung
  • Software
TFCT25

TFCT25 Prüfsystem für seitlich abstrahlende Lichtleiter

Seitlich abstrahlende Lichtleiter aus Kunststoff weisen eine komplexe seitliche Struktur auf, die über die gesamte Länge des Lichtleiters für eine gleichmäßige Lichtabstrahlung sorgt. Lichtleiter für Tagfahrlicht, Schlusslicht oder Bremslicht der Automobilbeleuchtung sind ein wesentliches Wiedererkennungsmerkmal und werden dazu dreidimensional Ausgeformt. Neben den vielen Prüfkriterien des Fertigungsprozesses wie Formtreue, Homogenität und Intensität der seitlichen Abstrahlung ist die Messung der spektralen Transmission des Lichtleiters ein wichtiger Qualitätstest. Nur bei ausreichender Transmission kann über die gesamte Länge des Lichtleiters eine gleichmäßige Lichtauskopplung sichergestellt werden. Dazu kommt das Risiko des Gelbstichs bei den für die Herstellung der Lichtleiter verwendeten Kunststoffen. Dieser sorgt gerade bei Weißen LEDs für eine, für das menschliche Auge sichtbare Veränderung der Farbtemperatur bzw, des Farborts.

Mit dem TFCT25 bietet Gigahertz-Optik GmbH ein Prüfsystem für die optische Transmission von seitlich abstrahlenden Lichtleitern inklusive des Einflusses von Gelbstich. Das Prüfsystem erfüllt die technischen Vorgaben eines namhaften Automobilzulieferunternehmens und hat damit den Status eines qualifizierten Prüfmittels für dessen Zulieferer. Neben der Messung der spektralen Transmission und Auswertung einer eventuellen Farbbeeinflussung (Farbshift) ist das Prüfsystem zusätzlich auch zur lichttechnischen Bewertung von LEDs (z.B. Messung des Lichtstroms und Farbsortierung der LED), wie sie zum Beispiel zur Beleuchtung der seitlich abstrahlenden Lichtleiter zum Einsatz kommen geeignet. Als Besonderheit ist sowohl das Präzisionsnetzteil für die Bestromung der LEDs als auch das Lichtmessgerät selbst für den Betrieb der LEDs mit Konstantbestromung und Pulsbestromung ausgelegt. Letztere Prüfmethode nutzen beispielsweise  auch die LED Hersteller zur CIE S025 konformen Sortierung ihrer Leuchtdioden.

Dem Anwender des TFCT25 bieten sich somit ein universelles, hochpräzises Lichtmessgerät zur Bestimmung der optischen Materialkennzahlen für die Qualitätssicherung ihrer Lichtleiter und gleichzeitig zur präzisen und auf die CIE S025 Rückführbare Wareneingangsprüfung von LEDs.


Das Prüfsystem setzt sich zusammen aus bewährten Baugruppen der Gigahertz-Optik GmbH:

Das Lichtmessgerät BTS2048-VL

Das hochwertige CCD-Sensor Spektralradiometer BTS2048-VL ist nicht nur ein High-end Produkt im Sortiment der Gigahertz-Optik GmbH sondern auch im internationalen Vergleich. In Anbetracht seiner Eigenschaften gehört es zu den kompaktesten Spektralradiometern seiner Klasse am Markt und bietet damit in vielen Anwendungen die Chance der direkten Systemintegration unter Verzicht von teuren Lichtleitern. Dazu hat es als besonderes Merkmal eine Streuscheiben basierte Einkoppel-Optik.  Die Streuscheibe ermöglicht die Direktmontage des BTS2048-VL an Ulbrich‘tsche Kugeln, wie beim TFCT25 all an die ISD-25, zur Messung des Lichtstroms und der Lichttransmission. Ausführliche Informationen zum BTS2048-VL kann dessen  Datenblatt entnommen werden.


Erweiterung des BTS2048-VL mit Ulbrichtkugel

Mit der Ulbricht’schen Kugel ISD-25-V01 misst das BTS2048-VL den Lichtstrom zusammen mit Spektrum, Farbe und Farbwiedergabe von Einzel-LEDs, LED-Matrizen,  und natürlich auch von Lichtleitern. Um Einflüsse durch das seitlich abgestrahlte Licht der Lichtleiter auf das Messergebniss zu vermeiden, wir die Ulbrichtkugel mit Port-Reduziereinsätzen ausgeliefert. Deren Öffnung kann der Anwender selbst an die Abmessungen seines spezifischen Lichtleiter Querschnittes bzw. die LED-Lichtquelle anpassen. Zur Befestigung der Port-Reduziereinsätze an der Messöffnung der Kugel  ist die ISD-25-V01 mit einer großen, stabilen Montageplatte ausgeführt. In Verbindung mit dem BTS2048-VL entspricht die ISD-25-V01 den Vorgaben der CIE 127 zur Messung des Lichtstroms von gerichteten (2 Pi) LEDs. Dazu gehören die spektrale Auflösung, Dynamik und Stabilität des Spektralradiometers genauso wie die sorgfältige Ausführung der Kugelbeschichtung, der Kugeldurchmesser mit 25 cm, die Hilfslampe, die Messgeräte-Ankoppelung mit Streuscheibe und Baffel.


Elektronik zur LED Bestromung

Zum Lieferumfang des Prüfsystems gehört das Präzisionsnetzteil LPS20 der Gigahertz-Optik GmbH das speziell auf die Belange der Konstant- und Pulsbestromung von LEDs ausgelegt ist.


Software

Die im System mit inbegriffene Anwendersoftware S-BTS2048 wird für den Betrieb des TFCT25 Prüfplatzes mit einem erweitertem Tool zur einfachen Datenauswertung als auch einem PASS/FAIL Tests ausgeliefert.


Halterungen für die Fixierung einer Vielzahl von verschiedenen Proben/Lichtleiter

Zur Positionierung der meist dreidimensional geformten Lichtleiter wird das Prüfsystem mit Probenhalterungen (je drei für Lichtleiter Links und Rechts) ausgeliefert. Diese lassen sich auf dem Prüftisch mit magnetischer Tischplatte des Anwenders freizügig verschieben und fixieren. Die Probenhalter sind in der Höhe verstellbar, bieten einen Knick-Arm und Spannbacken mit hohem Freiheitsgrad hinsichtlich Querschnitt und Größe des Lichtleiters.


Kalibrierung

Ein wesentliches Qualitätsmerkmal von Lichtmessgeräten ist deren präzise und rückführbare Kalibrierung. Das Ulbrichtkugel-Spektralradiometer BTS2048-VL mit ISD25-V01 wird im Prüflabor der Gigahertz-Optik GmbH kalibriert, dass für die Messgrößen Spektrale Empfindlichkeit und Spektrale Bestrahlungsstärke als Kalibrierlabor gemäß ISO/IEC 17025 durch die DAkkS akkreditiert ist (D-K-15047-01-00). Die Kalibrierung für Lichtstrom erfolgt mit einer BN-LHSF-2P-20 Kalibrierlampe, die eine 2Pi Lichteinstrahlung in die Ulbricht’sche Kugel bietet. Jedes Gerät wird mit einem Kalibrierzertifikat ausgeliefert.

Das TFCT25 Prüfsystem zur Messung der spektralen Transmission von seitlich abstrahlenden Lichtleitern und des Lichtstrom, Spektrum und Farbe von LEDs.

Das TFCT25 Prüfsystem zur Messung der spektralen Transmission von seitlich abstrahlenden Lichtleitern und des Lichtstrom, Spektrum und Farbe von LEDs.

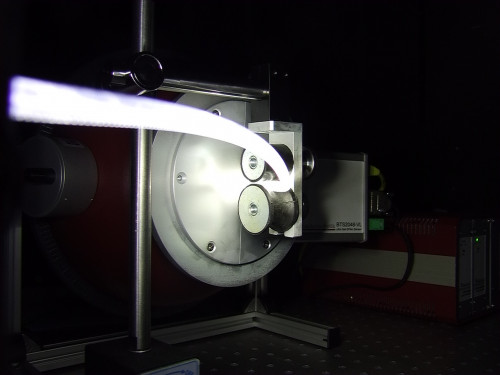

Seitlich abstrahlender Lichtleiter während der Messung. Der Port-Reduziereinsatz verhindert den Einfluss von Fremdlicht.

Seitlich abstrahlender Lichtleiter während der Messung. Der Port-Reduziereinsatz verhindert den Einfluss von Fremdlicht.

BTS2048-VL-TEC hoch genaues CCD-Sensor Spektralradiometer für CW und Pulsmessungen.

BTS2048-VL-TEC hoch genaues CCD-Sensor Spektralradiometer für CW und Pulsmessungen.
