Dieses Produkt wird nicht mehr hergestellt. Ggf. können noch Restbestände angeboten werden. Bitte beachten Sie die Alternativen, die unten unter "Ähnliche Produkte" aufgeführt sind, oder kontaktieren Sie uns direkt.

Alternative Produkte zu diesem abgekündigten Produkt:

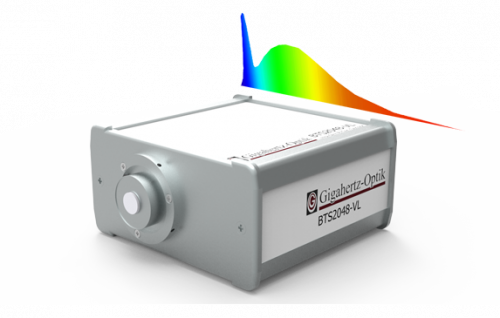

BTS2048 Serie

Kompakte Spektroradiometer mit hervorragenden optischen Eigenschaften und BiTec-Technologie für präzise Messungen im Labor- und Feldeinsatz.

  • Wissenschaftliche Qualität und Industriestandard
  • BiTec-Sensor: Doppel-Sensor für genauere Messungen
  • UV bis IR (200 nm bis 2150 nm)
  • Höchste optische Leistung (Linearität, Streulichtreduktion, kompakte Größe, etc.)
  • Vielseitigstes Spektroradiometer für nahezu jede Anwendung
BTS2048 Serie

Erfüllt die Anforderungen an ein modernes, vielseitiges Array-Spektralradiometer von UV bis IR

Geeignete Array-Spektrometersystemen für die absolute Messung optischer Strahlung und die Bestimmung abgeleiteter größen wie beispielsweise dem Farbort haben viele Faktoren zu erfüllen.

  • So ist z.B. die Messung von Lampen unterschiedlicher Leistung nur mit Spektroradiometern möglich, die über einen großen Dynamikbereich verfügen. Präzise, absolute Messungen setzen also voraus, dass der gesamte Dynamikbereich des Spektralradiometers vollständig linearisiert ist.
  • Ist der Dynamikbereich (eingestellt über die Integrationszeit) nicht ausreichend, so werden zusätzliche Dämpfungsfilter zur Erhöhung des Dynamikbereichs benötigt. Der Filter muss hierbei mechanisch präzise und schnell platziert werden, um die Langzeitstabilität des Messsystems zu gewährleisten und die Messung nicht zu verzögern. Jedoch ist dies für zeitkritische Anwendungen nachteilig, wie z.B. LED Pulsmessungen, weshalb der klassische Dynamikbereich bedingt durch die Integrationszeit groß genug sein sollte (µs bis min). Für absolute Messungen ist eine automatisierte Dunkelsignalanpassung des CCDs von großem Vorteil.
  • Spektralradiometer, die beispielsweise für das Binning von Front-End- und Back-End-LEDs eingesetzt werden, müssen eine präzise Synchronisation der Messung ermöglichen, was eine geeignete Triggerschnittstelle und eine schnelle Datenauslesung erfordert. Flash-Messungen, d.h. Messungen innerhalb eines Lichtpulses, erfordern einen elektronischen Shutter zur sofortigen (ns) Nullstellung aller Pixel, bevor eine Messung ausgelöst wird.
  • Für Messungen im UV-Bereich wird eine Streulichtunterdrückung in der Qualität eines Doppelmonochromators benötigt. Hier schneidet die BTS2048-Serie aufgrund ihres kombinierten Ansatzes aus optischem Filter und Streulichtmatrix-Korrektur hervorragend ab. Die BTS2048-Serie ist in dieser Hinsicht herausragend, was in mehreren wissenschaftlichen Publikationen nachgewiesen wurde.
  • Für lange Integrationszeiten, die auch für die Detektion niedriger Intensitäten erforderlich sind, werden präzise temperaturstabilisierte Sensoren benötigt.
  • Für Außenanwendungen werden wetterfeste Gehäuse benötigt.
  • Für Flickermessungen wird ein schneller CW-Integralsensor benötigt. Dieser kann auch als Referenzsensor verwendet werden. Die BTS-Technologie ist hier einfachen Spektroradiometern weit überlegen.
  • Für geringe Messunsicherheiten werden eine hohe Linearität (f3), ein geringer f2-Fehler und geringe Kalibrierunsicherheiten benötigt. Unser ISO 17025 Kalibrierlabor ist eine sehr gute Basis, um dies zu erreichen.
  • Die Messung des Lichtstroms, der Lichtstärke und der Lichtstärkeverteilung erfordert zusätzliche Zubehörkomponenten wie z.B. Ulbrichtsche Kugeln, Lichtstärkeobjektive, fasergekoppelte Adapter und Goniometer. Eine reproduzierbare Ankopplung an diese Eingangsoptiken ist unerlässlich. Die direkte Montage des Spektralradiometers auf das Zubehör hilft, Einflüsse von flexiblen Lichtleiterverbindungen zu vermeiden.
  • Zu den Anforderungen gehört auch eine Systemleistung gemäß den Normen CIE 15, und TM-30-18, CIE S025 und LM-79-08, etc. Wir sind aktiver Partner in der DIN und CIE, um nur einige Beispiele zu nennen. Dies ermöglicht es uns, mit den neuesten Zertifizierungen auf dem Laufenden zu sein.
  • Für ein vielseitiges Messgerät ist eine kompakte Größe und höchste mechanische Robustheit unerlässlich.

Die Baureihe BTS2048 vereint diese Leistungsanforderungen in ihrer Serie. Für fast jede Anwendung ist eine Version des BTS2048 verfügbar. Falls nicht, ist auch eine kundenspezifische Version eine Option.


Wissenschaftliche Qualität, Industriestandard

Die BTS2048-Serie hat ihre Leistungsfähigkeit in vielen wissenschaftlichen Publikationen gezeigt, u.a. im Vergleich zu Doppelmonochromatoren in Bezug auf die Streulichtreduktion (siehe wissenschaftliche Artikel). Darüber hinaus bietet die bewährte BTS-Technologie die Möglichkeit, einen Referenzsensor, eine schnelle Diode für Flickermessungen oder einfach einen sehr stabilen integralen Detektor zu verwenden. Zusätzlich kann die Integraldiode durch die Spektraldaten gemäß spektraler Fehlanpassung korrigiert werden und ist selbst in der Lage, die Spektraldaten in der Linearität/Stabilität zu korrigieren. Sehen Sie alle Vorteile in diesem technischen Artikel.

Aufgrund dieser Eigenschaften wird die BTS2048-Serie weltweit in LED-Messanwendungen, als UV-Referenzlaborgerät, zur Risikogruppenbestimmung von Lichtquellen, als spektrales Bestrahlungsstärkemessgerät in Goniometern und vielem mehr eingesetzt.


→ Siehe auch unsere detallierte Produktserienbeschreibung (Tab Downloads)


Übersicht der Produktversionen

Hier finden sie eine Produktübersicht gemäß der Anwendungen. In der folgenden Tabelle sind die spektralen Bestrahlungsstärke Hauptversionen aufgeführt:

Serie Spektralbereich / nm Bandbreite / nm
BTS2048-UV Serie 200 - 430 0,8
BTS2048-UV-2 Serie 200 - 550 1,0
BTS2048-BS Serie 400 - 530 0,3
BTS2048-UVVISNIR Serie 200 - 900 2
BTS2048-VL-TEC Serie 280 - 1050 2
BTS2048-NIR Serie 950 - 1700 5,5
BTS2048-IR Serie 950 - 2150 9

Anwendersoftware und Entwicklungssoftware

Die BTS2048-Serie wird standardmäßig mit der S-BTS2048 Anwender-Software ausgeliefert. Diese bietet eine individuell gestaltbare Anwenderoberfläche sowie eine intuitive Nutzung. Zudem steht eine große Anzahl von Anzeige und Funktionsmodulen steht zur Verfügung. Es können auch kundenspezifische Funktionen programmiert und als zuschaltbare Tools angeboten werden.

Zur Einbindung der BTS2048-Serie in Kundensoftware empfiehlt sich die S-SDK-BTS2048 Entwicklungssoftware welche die volleständige Gerätekontrolle inklusive Kalibrierungsmöglichkeiten erlaubt.


Kalibrierung

Ein wesentliches Qualitätsmerkmal von Lichtmessgeräten ist deren präzise und rückführbare Kalibrierung. Das BTS2048-VL wird im Prüflabor der Gigahertz-Optik GmbH kalibriert, das für die Messgrößen Spektrale Empfindlichkeit und Spektrale Bestrahlungsstärke als Kalibrierlabor gemäß ISO/IEC 17025 durch die DAkkS akkreditiert ist (D-K-15047-01-00). In die Kalibrierung wird das jeweilige Zubehör eingeschlossen. Jedes Gerät wird mit einem Kalibrierzertifikat ausgeliefert.

BTS Vorteile

Ulbrichtkugel: Direkte Montage des Messgerätes mit Zubehör

Ulbrichtkugel: Direkte Montage des Messgerätes mit Zubehör

Lichtleiterversion für Gigahertz Optik Lichtleiter oder FC

Lichtleiterversion für Gigahertz Optik Lichtleiter oder FC

Kompakte Größe und Lageunabhängigke Nutzung für Goniometrische Messungen

Kompakte Größe und Lageunabhängigke Nutzung für Goniometrische Messungen

Wetterfeste Gehäuse für Außenanwendungen (UV Index, TOC, spektrale Bestrahlungsstärke)

Wetterfeste Gehäuse für Außenanwendungen (UV Index, TOC, spektrale Bestrahlungsstärke)

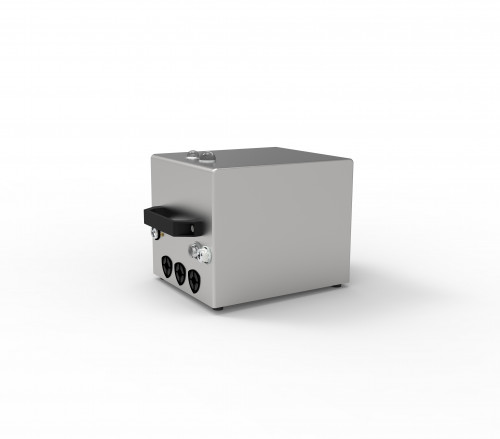

SST-180x System Configuration 200 nm bis 3000 nm. Adapterplatte für Stativ verfügbar.

SST-180x System Configuration 200 nm bis 3000 nm. Adapterplatte für Stativ verfügbar.

LED Charakterisierungs-Teststand

LED Charakterisierungs-Teststand

BTS2048-VL-F-Z01: Messkopf für kleine LED Chips (Waferprober)

BTS2048-VL-F-Z01: Messkopf für kleine LED Chips (Waferprober)

BTS2048-xx in Hartschalenkoffer

BTS2048-xx in Hartschalenkoffer

mit SRT Tubus für 1°,2°,5°,10° FOV

mit SRT Tubus für 1°,2°,5°,10° FOV
