BTS2048-UV-S

Bi-Technologie Sensor Lichtmessgerät für hochwertige UV Messungen. Features: Hohe Streulichtunterdrückung (vergleichbar mit einem Doppelmonochromator), 190 nm bis 430 nm, kurze Messzeiten (elektronischer Shutter), Trigger Ein- und Ausgänge, Eingangsoptik mit Diffusor für Bestrahlungsstärke und spektrale Bestrahlungsstärke, etc.

BTS2048-UV-S

Nominiert für den Innovationspreis Bayern 2018

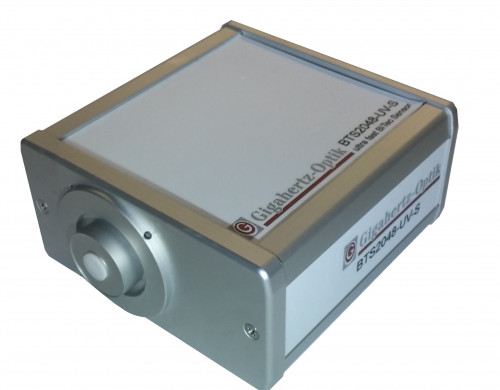

BTS2048-UV-S schnelles BiTec Sensor Spektralradiometer für hochwertige UV Messungen

Das BTS2048-UV-S ist ein hochwertiges Speketralradiometer, das sich durch seine kompakte Bauform und wohldurchdachten optischen, elektronischen und mechanischen Schnittstellen zur Integration in anspruchsvolle industrielle und wissenschaftliche Messaufgaben anbietet.

BiTec Sensor für anspruchsvolle Lichtmessung

Eines der herausragenden Merkmale dieses einzigartigen Spektralradiometer ist sein BiTec-Sensor. Dieser vereint die besonderen Eigenschaften einer Fotodiode mit denen eines Back-Thinned CCD Diodenarray. Durch die gegenseitige Korrektur der der beiden Sensoren durch die Messdaten bietet der BiTec Sensor äußerst präzise spektralradiometrische Messwerte über einen großen Dynamikbereich.

Hochwertiger Back-Thinned CCD Detektor

Das aus 2048 Pixel bestehende Diodenarray hat einen nutzbaren spektralen Empfindlichkeitsbereich von 190 nm bis 430 nm. Die optische Bandbreite beträgt 0,7 nm, die Pixelauflösung 0,13 nm/Pixel. Durch die Back-Thinned Technologie ist dieser CCD-Chip wesentlich empfindlicher als herkömmliche Front-Illuminated CCD-Chips. Zusätzlich ist der Chip einstufig Peltiergekühlt (1TEC).

Flash-Spektralradiometer

Als weiteres Merkmal ist der Back-thinned CCD Detektor mit einem elektronischen Shutter ausgestattet. Diese bietet die Möglichkeit in Lichtblitze hinein zu messen. In Verbindung mit den diversen Triggerfunktionen, Integrationszeiten von 2µs bis 60000ms, dem leistungsfähigen Prozessor und der schnellen LAN Schnittstelle (7ms für einen kompletten Datensatz) bietet das BTS2048-UV-S ideale Voraussetzungen für eine Vielzahl von Anwendungen.

Präzise Spektralradiometrie (geringes Streulicht)

Zur optimalen Nutzung des Dynamikbereiches des CCD Sensors ist im Strahlengang ein ferngesteuertes Filterrad angeordnet (Offen, Zu, optische Filter). Dieses Filterrad dient nicht nur zur Dunkelmessung es erlaubt auch streulichtarme Messungen, da durch intelligente Messroutinenen die verschiedenen eingebauten Filter geziehlt zur Streulichtreduzierung genutzt werden. Messergebnisse sind vergleichbar zu denen eines Doppelmonochromatoren (siehe Abbildung). Jedoch ist die Messzeit signifikant kürzer wodurch mit diesem Messgerät eine Vielzahl von Applikationen ermöglicht wird.

Streuscheibe statt Lichtleiter

Als Eingangsoptik bietet das BTS2048-UV-S eine Streuscheibe mit dem Kosinus angepasster Blickfeldfunktion. Durch den Verzicht auf einen Lichtleiter konnte die Lichtempfindlichkeit und die Kalibrierstabilität erhöht werden. Durch die f2 Anpassung des Kosinus angepassten Blickfeldes von besser 3% kann das BTS2048-UV-S auch direkt zur Messung absoluter radiometrischen Messgrößen genutzt werden.

  • Bestrahlungsstärke (W/m²)
  • spektrale Bestrahlungsstärke (W/(m²nm))
  • Strahlstärke (W/sr)
  • Spektrale Strahlstärke (W/(sr nm))

Messung des Strahlungsflusses

Das BTS2048-UV-S ist in Verbindung mit Ulbrichtschen Kugeln das optimale Lichtmessgeräte zur Messung des Strahlungsflusses bzw. des spektralen Strahlungsflusses. Die vorgesetzte Streuscheibe kann so in der Kugel positioniert werden, dass ein ungestörtes Halbkugelraum-Blickfeld sichergestellt ist. Gigahertz-Optik GmbH bietet ein breites Fertigungsspektrum an Ulbrichtschen Kugeln und dem erforderlichen Zubehör wie z.B. Kalibrierstandards.

Schnelle Schnittstellen

Das BTS2048-UV-S wird über eine USB 2.0 oder Ethernet  gesteuert. Hinsichtlich der Geschwindigkeit der Datenübertragung ist die Ethernet Schnittstelle der USB 2.0 überlegen. Zusätzlich kann die zu übertragende Datenmenge dadurch gering gehalten werden, wenn die Datenaufbereitung im BTS2048-UV-S erfolgt. Dafür steht dem BTS2048-UV-S ein eigenständiger, äußerst leistungsfähiger Mikroprozessor zur Verfügung.

Anwender-Software mit flexiblem Desktop-Aufbau

Das BTS2048-UV-S wird mit der S-BTS2048 Anwender-Software ausgeliefert. Diese bietet als besonderes Merkmal einen flexiblen Desktop, den sich der Anwender individuell konfigurieren kann. Dabei kann er aus einem Potpourri an numerischen und graphischen Anzeigefenstern wählen:

  • Frei definierbare numerische Anzeigen in dezimaler oder wissenschaftlicher Darstellung. Zoomfähig.
  • Numerische Anzeigefelder für radiometrische, spektrale und andere Messgrößen.
  • Messprotokoll der gewählten Messparameter.
  • Spektrum. Zoomfähig.
  • Datenlogger. Zoomfähig.
  • etc.

Rückführbare Kalibrierung

Die Kalibrierung des BTS2048-UV-S, auch in Verbindung mit Zubehör erfolgt durch das Kalibrierlabor für optische Strahlungsmessgrößen der Gigahertz-Optik GmbH in Rückführung auf nationale und internationale Kalibriernormale.



Messvergleich von BTS2048-UV-S zu einem Standard Doppel-Monochromator. Das BTS2048-UV-S erreicht eine ähnliche Qualität bei einer Messzeit von wenigen Sekunden, der Doppel-Monochromator benötigte in etwa 1,5 Minuten.

Messvergleich von BTS2048-UV-S zu einem Standard Doppel-Monochromator. Das BTS2048-UV-S erreicht eine ähnliche Qualität bei einer Messzeit von wenigen Sekunden, der Doppel-Monochromator benötigte in etwa 1,5 Minuten.

Elektronischer Shutter verkürzt die Messzeit

Elektronischer Shutter verkürzt die Messzeit

Die Ethernetschnittstelle reduziert die Datenübertragungszeit

Die Ethernetschnittstelle reduziert die Datenübertragungszeit

S-BTS2048 Software für das BTS2048-UV-S

S-BTS2048 Software für das BTS2048-UV-S

Das BTS2048-UV kann direkt an eine Ulbrichtkugel montiert werden (Bild zeigt das baugleiche BTS2048-VL)

Das BTS2048-UV kann direkt an eine Ulbrichtkugel montiert werden (Bild zeigt das baugleiche BTS2048-VL)
