Detektoren

Ein Messkopf beinhaltet eine oder mehrere Fotodioden. Diese sind mit jeweils einem für die vorgesehene Messgröße erforderlichen optischen Korrekturfilter sowie Diffusor, Optik, Ulbrichtkugel oder anderen optischen Elementen ausgeführt. Die Messköpfe werden im Kalibrierlabor der Gigahertz Optik GmbH in absoluten Größen kalibriert.

Die modularen Breitband-Lichtmessgeräte und Radiometer der Gigahertz-Optik bieten die Möglichkeit zur individuellen Konfiguration. Den Kunden bietet sich eine breite Auswahl an Optometern, Messverstärkern, Messköpfen und Zubehörs. Neben ihren Standardprodukten bietet Gigahertz-Optik auch kundenspezifische Lösungen.

Schritt 1: Als ersten Schritt empfehlen wir die Auswahl eines Messkopfes. Es können auch mehrere Messköpfe genutzt werden, die durch umstecken mit Einkanal-Messgeräten oder aber gleichzeitig mit Mehrkanal-Messgeräten eingesetzt werde. Die Auswahlkriterien für einen Messkopf sind seine Messgröße, seine spektrale Wirkungsfunktion, die Bauform und alle anderen für den geplanten Einsatz relevanten Parameter

Schritt 2: Im zweiten Schritt wird, falls erforderlich, Zubehör wie z.B. eine Ulbrichtsche Kugel ausgewählt. Falls das Zubehör die Messgeometrie und Empfindlichkeit des Messkopfes verändert, muss zusätzlich eine Kalibrierung für den Messkopf mit Zubehör in der entsprechenden Messgröße ausgewählt werden.

Schritt 3: Im dritten Schritt wird das Messgerät ausgewählt. Dabei sind der geplante Einsatz (Mobil, Stationär, manuel oder ferngesteuert)), die Anzahl der Messkanäle, die Messfunktion (CW, Dosis, Pulsenergie, zeitlicher Pulsverlauf) die Entscheidungskriterien

Schritt 4: Der Anschluss des Messgeräte für den Messkopf bestimmt den Steckertyp des Messkopfes. Gigahertz-Optik Messgeräte sind mit einem Stecker der vier nachstehend aufgefürten Typen ausgeführt:

  • Stecker Typ -1: Konvetioneller BNC Koaxial Stecker
  • Stecker Typ -2: Kalibrierdaten Stecker mit Eeprom zur Speicherung der Messkopfdaten (Typ, kalibrierte Empfindlichkeit), die vom Messgerät ausgelesen werden.
  • Stecker Typ -4: Kompakter Stecker für Messköpfe mit bis zu vier Fotodioden.
  • Stecket Typ -5: Kompakter Stecker mit Kalibrierdaten Eeprom.

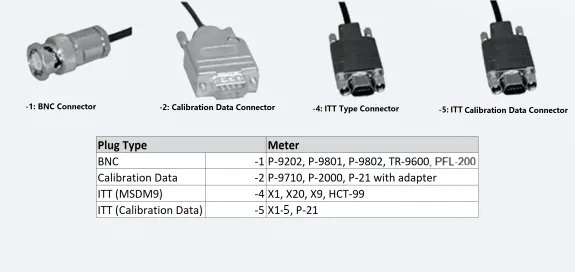

gigahertz optik Connectors

Schritt 5: Zur Bestimmung des Messbereiches einer gewählten Konfiguration sind je zwei Spezifikationen des ausgewählten Messkopfes und Messgerätes erforderlich. Die typ. Empfindlichkeit (z.B. A/lx) und der max. zulässige Signalstrom des Messkopfes und das minimale und maximale Eingangssignal des Messbereiches des Messgerätes.

Nachweisgrenze (Noise Equivalent Power, N.E.P.) = Minimales Eingangssignal des Messgeräts (A) / typische Messkopf Empfindlichkeit (z.B. 0,1 pA / 3 nA / (mW / cm²) =  0,33 nW / cm². *), **)

Maximaler Messwert = maximales Eingangssignal des Messgerätes (A) / typische Messkopf Empfindlichkeit ( z.B. 20 µA / 3 nA / ( mW / cm² ) = 6,66 W / cm². ***)

Anmerkungen:

*) Der minimale Messwert des konfigurierten Breitband-Lichtmessgerätes bzw. Radiometers ergibt sich aus dem angestrebten Signal-Rausch-Verhältnis (S/N). Für ein Luxmeter der DIN Güteklasse A ist z.B. ein minimales S/N von 100 vorgegeben. Für den Messkopf der Beispielsrechnung würde ein S/N von 100 einen minimalen Messwert von 33 nW / cm² bedeuten. Für Anwendungen im Grenzbereich der optischen Strahlungsmesstechnik ist es üblich geringere S/N von 50 oder gar 10 zu verwenden.

**) Im Fall von sehr geringen Stromsignalen können Bewegungen der Kabelverbindung zwischen Messkopf und Messgerät zu kapazitiv bedingten Störsignalen führen. Kraftauswirkungen am Stecker des Meskopfes können zudem das Ruaschsignal erhöhen

***) Der maximale berechnete Messwert spiegelt die große Dynamik von Halbleiterfotodioden wieder. In der praktischen Anwendung wird der maximale Messwert allerdings oft durch die in der gemessenen optischen Strahlung enthaltene Temperaturstrahlung begrenzt, die eine unzulässige Erwärmung des Messkopfes bedeuten würde

Photometrische Messköpfe

V(lambda) Detektoren

Modell Foto Messgröße Spektrale Funktion Typische Empfindlichkeit Eingangsoptik / Größe FOV oder Apertur Hinweise
VL-3701 VL-3701 Beleuchtungsstärke (lux) Photopisch; f1 ≤ 3% 0,5 nA/lx Diffuser / 7mmØ Cosine; f2 ≤ 1.5% DIN-5032 Klasse A Photometrie. Geeignet für weiße LEDs
VL-3702 VL-3702 Beleuchtungsstärke (lux) Photopisch; f1 ≤ 6% 0,5 nA/lx Diffusor / 7mmØ Kosinus; f2 ≤ 3% DIN 5032 Klasse B Photometrie
VL-3704 VL-3704 Beleuchtungsstärke (lux) Photopisch; f1 ≤ 5% 20 pA/lx Diffusor / 7mmØ Kosinus; f2 ≤ 3% Wird normalerweise mit X1 / P-9802-Optometern verwendet
VL-3705 VL-3705 Beleuchtungsstärke (lux) Skotopische; f1 ≤ 5% 0,3 nA/lx Diffusor / 7mmØ Kosinus; f2 ≤ 3% DIN 5032 Klasse B skotopische Photometrie
VL-3707 VL-3707 Beleuchtungsstärke (lux) Photopisch 12 nA / lx Diffusor Kosinus <100 μlx to > 80,000 lx
VL-3701 mit SRT-M37-L1 VL-3701 mit SRT-M37-L Leuchtdichte (cd/m²) Photopisch 1,2 pA/(cd/m²) Lens / 22.4 mmØ 1° FOV divergent Spot-Leuchtdichtemessung großer Leuchtflächen
VL-3701 mit SRT-M37-L2 VL-3701 mit SRT-M37-L Leuchtdichte (cd/m²) Photopisch 5 pA/(cd/m²) Lens / 22.4 mmØ 2° FOV divergent Spot-Leuchtdichtemessung großer Leuchtflächen
VL-3701 mit SRT-M37-L5 VL-3701 mit SRT-M37-L Leuchtdichte (cd/m²) Photopisch 30 pA/(cd/m²) Lens / 22.4 mmØ 5° FOV divergent Spot-Leuchtdichtemessung großer Leuchtflächen
LDM-9901 LDM-9901 Leuchtdichte (cd/m²) Photopisch, f1 ≤ 5 % 25 pA/(cd/m²) Lens / 22 mm Ø 1.1° FOV
LDM-9811 mit PD-16-VL LDM-9811 Leuchtdichte (cd/m²) Photopisch Siehe detaillierte Spezifikationen im Datenblatt
ISD-5-VL ISD-5-VL Lichtstrom (lm) Photopisch, f1 ≤ 5 % 25 nA/lm Sphere / 50 mmØ 12mmØ 2-Pi Lichtstrommessung z.B. von Endoskopen
ISD-10-VL ISD-10-VL Lichtstrom (lm) Photopisch, f1 ≤ 5 % 50 nA/lm Sphere / 100 mmØ 15mmØ
ISD-15P-VL ISD-15P-VL Lichtstrom (lm) Photopisch, f1 ≤ 5 % 25 nA/lm Sphere / 150 mmØ 38.1 mm Ø

UV Messköpfe

Hochempfindliche integrale UV Messköpfe

Modell Foto Messgröße Spektrale Wirkungsfunktion Spektralbereich / nm Typische Empfindlichkeit Eingangsoptik / Größe (mm) Bemerkungen
UV-3701 UV-3701 Bestrahlungsstärke (W/m²) UV-A UV-A 315-400 nm 4 nA/(W/m²) Diffusor / 11mmØ CIE / DIN definierter UV-A Bereich
UV-3702 UV-3702 Bestrahlungsstärke (W/m²) UV-B UV-B 280-315 nm 1.7 nA/(W/m²) Diffusor / 11mmØ CIE / DIN definierter UV-B Bereich
UV-3703 UV-3703 Bestrahlungsstärke (W/m²) UV-C UV-C (200)250-280 nm 2 nA/(W/m²) Diffusor / 11mmØ CIE / DIN definierter UV-C Bereich
UV-3710 UV-3710 Bestrahlungsstärke (W/m²) UV-A

UV-A (320 - 400) nm

7 nA/(W/m²) Diffusor / 11mmØ Alternativer UV-A-Bereich (z. B. nichtbiologische Anwendungen)
UV-3711 UV-3711 Bestrahlungsstärke (W/m²) UV-B UV-B 280-320 nm 3 nA/(W/m²) Diffusor / 11mmØ Alternativer UV-B-Bereich (z. B. nichtbiologische Anwendungen)
UV-3711-308 UV-3711-308 Bestrahlungsstärke (W/m²) UV-B 308nm UV-B 308 nm 3 nA/(W/m²) Diffusor / 11mmØ UV-B-Detektor für Excimer-Quellen
UV-3716 UV-3716 Bestrahlungsstärke (W/m²) UV-A UV-A 305-400 nm 10 nA/(W/m²) Diffusor / 11mmØ Alternativer UV-A-Bereich, Augensicherheit.
UV-3717 UV-3717 Bestrahlungsstärke (W/m²) UV-A, visible blind UV-A 325-400 nm 1 nA/(W/m²) Diffusor / 11mmØ Geringes Übersprechen von sichtbarer Strahlung
UV-3718 UV-3718 Bestrahlungsstärke (W/m²) Narrowband UV-C UV-C 254 nm 2 nA/(W/m²) Diffusor / 11mmØ Für UV-C 254nm-Strahlung mit hoher Intensität
UV-3719 UV-3719 Bestrahlungsstärke (W/m²) Breitband UV

UV 250 nm - 400 nm

1.9 nA/(W/m²) Diffusor / 11mmØ Breitbandige UV Empfindlichkeit
UV-3720 UV-3720 Bestrahlungsstärke (W/m²) UV-BC

UV 240 nm - 320 nm

260 pA/(W/m²) Diffusor / 11mmØ UV-B und UV-C Empfindlichkeit
UV-3725 UV-3725 Bestrahlungsstärke (W/m²) Narrowband UV-C

UV-C 254 nm

2 nA/(W/m²) Diffusor / 11mmØ Anwendung in der Luftentkeimung
UV-3726 UV-3726 Bestrahlungsstärke (W/m²) UV-C

UV 240 nm - 320 nm

50 µA / (W / cm2) @254 nm 11 mm Ø diffusor Niederdruck-Hg-Lampe (254 nm) und UV LEDs (250-300 nm)
UV-3727 UV-3727 Bestrahlungsstärke (W/m²) UV-C / B (200 - 310 nm)

UV 200 nm - 310 nm

57.5 µA / (W / cm2) @254 nm 19.2 mm Ø diffusor Excimer Lampe (222nm), Niederdruck-Hg-Lampe (254 nm) und UV LEDs (250-300 nm)
UV-37 mit SRT-M37-L-UV UV-37 mit SRT-M37-L-UV Strahldichte (W/(m²sr)) Messkopfabhängig Vorsatzoptik für UV-Messköpfe 22.4 mmØ; 1°, 2°, 5° oder 10° FOV divergent

Intelligenter Integraldetektor für UV- bis blaue LEDs

Detektoren mit Wellenlängenerkennung

Modell Foto Messgröße Spektralbereich / nm Bestrahlungsstärke Messbereich Eingangsoptik / Größe (mm) Bemerkungen
MDC4-1-UV MDC4-1-UV Bestrahlungsstärke (W/m²) 220 nm - 400 nm @222 nm: 41 W/cm² @254 nm: 19 W/cm² @270 nm: 15 W/cm² @280 nm: 14 W/cm² @340 nm: 10 W/cm² @365 nm: 9 W/cm² 5mm diffusor, cos FOV, f2<5% Am einfachsten zu verwendender integraler Detektor aufgrund der automatischen Wellenlängenerkennung (Schwerpunktwellenlänge)
MDC4-1-UVBLUE MDC4-1-UVBLUE Bestrahlungsstärke (W/m²) 300 nm - 700 nm @270 nm: 22 W/cm² @365 nm: 7,6 W/cm² @385 nm: 6 W/cm² @405 nm: 5 W/cm² @435 nm: 4,2 W/cm² @460 nm: 3,8 W/cm² @700 nm: 12,8 W/cm² 5mm Diffusor, Kosinus Blickfeld, f2<5% Am einfachsten zu verwendender integraler Detektor aufgrund der automatischen Wellenlängenerkennung (Schwerpunktwellenlänge)

UV-Strahlenhärtungsdetektoren

Flache Messköpfe für intensive Strahlung in der UV-Strahlenhärtung (max. Sensortemperatur 100°C, max. Bestrahlungsstärke 40.000 mW/cm²)

Modell Foto Spektrale Wirkungsfunktion Spektralbereich / nm Typische Empfindlichkeit Eingangsoptik / Größe (mm) F.O.V. Bemerkungen
RCH-102 RCH-102 UV-A Blau (320 - 460) nm 0,6 nA/(mW/cm²) @ 405 nm LED Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Starrer Lichtleiter.
RCH-106 RCH-106 Breitband UV (250 - 400) nm 1,8 nA/(mW/cm²) @ 365 nm LED Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Starrer Lichtleiter.
RCH-108 RCH-108 Schmalband UV-A 365 nm Peak 0,5 nA/(mW/cm²) @ Mitteldrucklampe Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Starrer Lichtleiter.
RCH-109 RCH-109 Schmalband Blau 430 nm Peak 0,4 nA/(mW/cm²) @ Mitteldrucklampe Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Starrer Lichtleiter.
RCH-110 RCH-110 UV-BC (240 - 320) nm 0,7 nA/(mW/cm²) @ 254 nm Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Starrer Lichtleiter.
RCH-111 RCH-111 Schmalband UV-A (350 - 400) nm 1,6 nA/(mW/cm²) @ 365 nm LED Diffuser / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Starrer Lichtleiter.
RCH-112 RCH-112 Blau (400 - 450) nm 3,1 nA/(mW/cm²) @ Mitteldrucklampe Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Starrer Lichtleiter.
RCH-113 RCH-113 UV-VIS (305 - 485) nm 0,5 nA/(mW/cm²) @ 365 nm LED Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Starrer Lichtleiter.
RCH-116 RCH-116 UV-A Blau (350 - 450) nm 1,8 nA/(mW/cm²) @ 365 nm LED Diffusor / 9mmØ Kosinus LED-Strahler @ 365, 375, 385, 395, 405 & 430 nm. Starrer Lichtleiter.
RCH-117 RCH-117 NIR (650 - 970) nm Diffusor / 9mmØ Kosinus Rot-NIR LED-Strahler. Starrer Lichtleiter.
RCH-119 RCH-119 UV-A Blau (330 - 480) nm Diffusor / 9mmØ Kosinus UVA - Blau LED-Strahler. Flexibler Lichtleiter.
RCH-002 RCH-002 UV-A Blau (320 - 460) nm 0,6 nA/(mW/cm²) @ 405 nm LED Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Flexibler Lichtleiter.
RCH-006 RCH-006 Breitband UV (250 - 400) nm 1,8 nA/(mW/cm²) @ 365 nm LED Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Flexibler Lichtleiter.
RCH-008 RCH-008 Schmalband UV-A 365 nm Peak 0,5 nA/(mW/cm²) @ Mitteldrucklampe Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Flexibler Lichtleiter.
RCH-009 RCH-009 Schmalband Blau 430 nm Peak 0,4 nA/(mW/cm²) @ Mitteldrucklampe Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Flexibler Lichtleiter.
RCH-010 RCH-010 UV-BC (240 - 320) nm 0,7 nA/(mW/cm²) @ 254 nm Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Flexibler Lichtleiter.
RCH-011 RCH-011 Schmalband UV-A (350 - 400) nm 1,6 nA/(mW/cm²) @ 365 nm LED Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Flexibler Lichtleiter.
RCH-012 RCH-012 Blau (400 - 450) nm 3,1 nA/(mW/cm²) @ Mitteldrucklampe Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Flexibler Lichtleiter.
RCH-013 RCH-013 UV-VIS (305 - 485) nm 0,5 nA/(mW/cm²) @ 365 nm LED Diffusor / 9mmØ Kosinus Für UV-Mitteldruckstrahler. Flexibler Lichtleiter.
RCH-016 RCH-016 UV-A Blau (350 - 450) nm 1.8 nA/(mW/cm²) @ 365 nm LED Diffusor / 9mmØ Kosinus LED-Strahler @ 365, 375, 385, 395, 405 & 430 nm. Flexibler Lichtleiter.
RCH-017 RCH-017 Rot-NIR (650 - 970) nm Diffusor / 9mmØ Kosinus Rot-NIR LED-Strahler. Flexibler Lichtleiter.
RCH-019 RCH-019 UV-A Blau (330 - 480) nm Diffusor / 9mmØ Kosinus UVA - Blau LED-Strahler. Starrer Lichtleiter.

Siehe auch:  UV- & Blaulicht Strahlenhärtung               Siehe auch:  Spectralradiometer für die UV Strahlenhärtung

VIS-NIR Detektoren

Hochempfindliche radiometrische Messköpfe für den sichtbaren bis nahen Infrarot Spektralbereich

Modell Foto Messgrößen Spektrale Wirkungsfunktion Spektralbereich / nm Typische Empfindlichkeit Eingangsoptik / Größe (mm) Bemerkungen
RW-3701 RW-3701 Bestrahlungsstärke (W/m²) Radiometrisches Blau

Radiometrisch (400 - 500) nm

35 nA/(W/m²) Diffusor / 11mmØ
RW-3702 RW-3702 Bestrahlungsstärke (W/m²) Radiometrisches Rot

Radiometrisch (700 - 800) nm

400 nA/(W/m²) Diffusor / 11mmØ
RW-3703 RW-3703 Bestrahlungsstärke (W/m²) Radiometrisches VIS

Radiometrisch (400 - 800) nm

1.5 nA/(W/m²) Diffusor / 11mmØ
RW-3704 RW-3704 Bestrahlungsstärke (W/m²) Radiometrisches NIR

Radiometrisch (800 - 1000) nm

40 nA/(W/m²) Diffusor / 11mmØ
RW-3705 RW-3705 Bestrahlungsstärke (W/m²) Radiometrisches VISNIR

Radiometrisch (400 - 1000) nm

10 nA/(W/m²) Diffusor / 11mmØ
RW-3708 RW-3708 Bestrahlungsstärke (W/m²) Radiometrisches NIR

Radiometrisch (1000 - 1700) nm

40 nA/(W/m²) Diffusor / 11mmØ
RW-37 mit SRT-M37-L RW-37 mit SRT-M37-L Strahldichte (W/(m²sr)) Messkopfabhängig Diffusor / 11mmØ Vorsatzoptik für RW-37-Messköpfe

Mehrkanal Detektoren

Bestrahlungsstärke und Beleuchtungsdetektoren

Modell Foto Spektralbereich / nm Typische Empfindlichkeit Eingangsoptik / Größe (mm) Bemerkungen
XD-9501 XD-9501

CH1: UV-A 315 nm - 400 nm
CH2: UV-B 280 nm - 315 nm

17nA/(W/m²) 2.5nA/(W/m²) Diffusor / 8mmØ
XD-9502 XD-9502

CH1: UV-A (315 - 400) nm

CH2: Photopisch; f1 ≤ 6% (380 - 780) nm

Ch1: 10nA/(W/m²) Ch2: 0.05 nA/lx Diffusor / 8mmØ NDT testing UV-A + lux
XD-9503 XD-9503

CH1: UV-A Peak 380 nm: (315 - 400) nm

CH2: UV-B Peak 311 nm: (280 - 315) nm

Ch1: 7nA/(W/m²) Ch2: nA/(W/m²) Diffusor / 8mmØ UV Phototherapy, TL01 and TL12 lamps
XD-9506 XD-9506

CH1: Actinic UV-A (320 - 400) nm

CH2: Actinic UV-BC (250 - 320) nm

Ch1: 4µA/(W/m²) Ch2: 1.5nA/(W/m²) Diffusor / 8mmØ ICNIRP/ACGIH Actinic UV / IEC EN 62471
XD-9509 XD-9509

CH1: Erythema UV-Aeff (320 - 400) nm

CH2: Erythema UV-BCeff (250 - 320) nm

Ch1: 1µA/(W/m²) Ch2: 3.8nA/(W/m²) Diffusor / 8mmØ CIE Erythem
XD-9510 XD-9510

Ch 1: Suv(λ) UV-A (320 - 400) nm

Ch 2: Suv(λ) UV-BC (250 - 320) nm

Ch1: 4µA/(W/m²) Ch2: 1.5nA/(W/m²) Diffusor / 8mmØ Actinic UV DIN EN 12198

Siehe auch:  Strahlenschutz Messgeräte                      Siehe auch:  Lichtmessgeräte für die Photomedizin

Laserleistungsmessköpfe

Laser Detektoren für die Messung des Strahlungsfluss (W)

Modell Foto Spektralbereich / nm Typische Empfindlichkeit Max. Signalstrom Eingangsoptik / Größe (mm) Apertur Bemerkungen
LP-9901 LP-9901 Si 400 - 1100 nm

1 mA

Flache Detektoren 7 mm Ø Laserleistung und Laserstreustrahlung. Messspot mit 7 mm Durchmesser für Lasersicherheitsmessungen.
PD-45 Series PD-45 Serie Si 350 - 1100 nm Ge 800 - 1800 nm TP 300 - 10000 nm Flache Detektoren 10 mm Ø Si-, Ge- und Thermopile-Version für den UV/VIS/NIR/IR-Spektralbereich verfügbar
PD-MSD Series PD-MSD Serie PD-MSD-Si (200 nm - 100 nm): 30 nW - 30 mW (typ) PD-MSD-TP (300 nm - 10000 nm): 100 µW - 2 W (typ) 76 mm x 25,2 mm x 5 mm Passt direkt in die Fokusebene eines Mikroskops Messkopf zur Laserleistungsmessung in Mikroskopen erhältlich ich zwei verschiedenen Versionen (Si und Thermopile) für präzise Laserleistungsmessung
ISD-0.8-SiLP ISD-0.8-SiLP 33 mA/W @ 633 nm 46 mA/W @ 900 nm

1 mA

Kugel / 8 mmØ 2 mm Ulbrichtkugel-Detektor mir kurzer Anstiegszeit für Laser Leistung in W. 400 nm - 1100 nm, optionaler SMA Anschluss, zur Verwendung mit schnellen Optometern und Signalverstärkern
ISD-1.6-SP-Vxx ISD-1.6-SP-Vxx

(400 - 1100) nm

V0x: 8.4 µW/A @900nm V01: 6.0 µW/A @900nm

1 mA (Photodiode für die Absolutmessung)

Kugel / 16 mmØ V0x: 5 mm V01: 7 mm Relativen zeitlichen Intensitätsverlaufs und absolute Pulsenergie
ISD-1.6-Si ISD-1.6-Si

(400 - 1100) nm

V0x: 8.4 µW/A @900 nm V01: 6.0 µW/A @900 nm

1 mA

Kugel / 16 mmØ V0x: 5 mmØ V01: 7 mmØ Pulsenergie und Pulsform von ns-Pulsen
ISD-5-Si ISD-5-Si

(400 - 1100) nm

2.9E-3 A/W @ 630 nm

1 mA

Kugel / 50 mmØ 12.7 mm Ø
ISD-3P-Si ISD-3P-Si

400 nm - 1100 nm radiometrisch

8.87E-04 A/W @ 900 nm

1 mA

Kugel / 30 mmØ 5 mm Ø
ISD-3P-IGA ISD-3P-IGA

800 nm - 1800 nm radiometrisch

0.17E-04 A/W @ 1300 nm

1 mA

Kugel / 30 mmØ 5 mm Ø
ISD-5P-Si ISD-5P-Si

400 nm - 1100 nm radiometrisch

2.5E-03 A/W @ 630 nm

1 mA

Kugel / 50 mmØ 12.7 mm Ø
ISD-5P-IGA ISD-5P-IGA

(800 - 1800) nm

0,2 mA/W @ 1400 nm

1 mA

Kugel / 50 mmØ 12.7 mm Ø
ISD-10-Si ISD-10-Si

400 nm - 1100 nm Si Photodiode

1.6 mA/W @ 633 nm

1 mA

Kugel / 100 mmØ 15 mm Ø
ISD-15-Si ISD-15-Si

400 nm - 1100 nm Si Photodiode

60 µA/W @ 633 nm

1 mA

Kugel / 150 mmØ 38.1 mm Ø
ISD-30 ISD-30

(400 - 1100) nm oder (800 - 1800) nm

0,2 mA/W @ 633 nm 0,25 mA/W @ 900 nm 25 µA/W @ 1300 nm 18 µA/W @ 1550 nm

1 mA

Kugel / 300 mmØ 100 mm Ø Zwei Detektoren Si und IGA
LP-9901 LP-9910 Si 400 - 1100 nm Bare photodiode 7 mm Ø Detektorkopf mit niedrigem Profil und aktivem Bereich mit 7 mm Durchmesser zur Messung der Laserstrahlungsleistung in W und der Bestrahlungsstärke in W/m².

Kompakte modulare Detektoren

Modell Foto Spektrale Wirkungsfunktion Spektralbereich / nm Typische Empfindlichkeit Max. Signalstrom Apertur Bemerkungen
PD-1101 PD-11 Serie UV Si Fotodiode (250 -1100) nm 0.15 A/W @ 350 nm 0.5 A/W @ 900 nm 1 mA 3.6 mm x 3.6 mm Zur Kombination mit Ulbrichtkugeln, Optiken, Filtern und mechanischen Komponenten
PD-1102 PD-11 Serie InGaAs Fotodiode (800 -1800) nm 0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm 1 mA 0.3 mm Ø Zur Kombination mit Ulbrichtkugeln, Optiken, Filtern und mechanischen Komponenten
PD-1103 PD-11 Serie InGaAs Fotodiode (800 -1800) nm 0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm 1 mA 1 mm Ø
PD-1104 PD-11 Serie InGaAs Fotodiode (800 - 1800) nm 0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm 1 mA 3 mm Ø Zur Kombination mit Ulbrichtkugeln, Optiken, Filtern und mechanischen Komponenten
PD-1105 PD-11 Serie SiC Fotodiode (215 - 360) nm 0.16 A/W @ 270 nm 50 µA 1,25 mm x 1,25 mm
PD-1109 PD-11 Serie GaP Fotodiode (250 - 550) nm 0.07 A/W @ 350 nm 100 µA 2.2 mm x 2.2 mm Zur Kombination mit Ulbrichtkugeln, Optiken, Filtern und mechanischen Komponenten
PD-1112 PD-11 Serie GaAsP (UV) Fotodiode (200 - 680) nm 0.035 A/W @ 254 nm 0.17 A/W @ 633 nm 1 mA 2.3 mm x 2.3 mm Zur Kombination mit Ulbrichtkugeln, Optiken, Filtern und mechanischen Komponenten
PD-1113 PD-11 Serie GaAsP (Vis) Fotodiode (400 - 760) nm 0.22 A/W @ 560 nm 0.29 A/W @ 633 nm 1 mA 2.3 mm x 2.3 mm Zur Kombination mit Ulbrichtkugeln, Optiken, Filtern und mechanischen Komponenten
PD-1115 PD-11 Serie Si PIN Fotodiode (400 - 1050) nm 0.5 A/W @ 900 nm 1 mA 0.8 mm Ø Zur Kombination mit Ulbrichtkugeln, Optiken, Filtern und mechanischen Komponenten
VL-1101 VL-1101 Photopic; f1 ≤ 5% (380 - 780) nm 0.3 nA/lx 1 mA 1.1 mm Ø Modularer photometrischer Detektor
TD-11VL01 TD-11VL01 Photopic; f1 ≤ 5% (380 - 780) nm 1 mA 2,7 x 2,7 mm hinter Filter Temperatur stabilisiert. Wird in der Regel als Überwachungsdetektor für Ulbrichtkugeln verwendet.

Modulare Detektoren

Modell Foto Spektrale Wirkungsfunktion Spektralbereich / nm Typische Empfindlichkeit Max. Signalstrom Apertur Bemerkungen
MD-37-GP6 MD-37 Serie GaP Fotodiode (250 - 550) nm 0.07 A/W @ 350 nm 100 µA 2.5 mm x 2.5 mm
MD-37-GAP-UV MD-37 Serie GaAsP (UV) Fotodiode (200 - 680) nm 0.035 A/W @ 254 nm 0.17 A/W @ 633 nm 100 µA 2.3 mm x2.3 mm
MD-37-GAP-VIS MD-37 Serie GaAsP (Vis) Fotodiode (400 - 760) nm 0.22 A/W @ 560 nm 0.29 A/W @ 633 nm 1 mA 2.3 mm x2.3 mm
MD-37-IGA1 MD-37 Serie InGaAs Fotodiode (800 - 1800) nm 0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm 1 mA 1 mm Ø
MD-37-IGA3 MD-37 Serie InGaAs Fotodiode (800 - 1800) nm 0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm 1 mA 3 mm Ø
MD-37-SC1 MD-37 Serie SiC photodiode (215 - 360) nm 0.16 A/W @ 270 nm 50 µA 1.25 mm x 1.25 mm
MD-37-SU13 MD-37 Serie UV Si Fotodiode (250 - 1100) nm 0.15 A/W @ 350 nm 0.5 A/W @ 900 nm 1 mA 3.6 mm x 3.6 mm
MD-37-SU33 MD-37 Serie UV Si Fotodiode (250 - 1100) nm 0.15 A/W @ 350 nm 0.5 A/W @ 900 nm 1 mA 5.8 mm x 5.8 mm
MD-37-SU33-VL MD-37 Serie Photopic; f1 ≤ 6% (380 - 780) nm 1 mA
MD-37-SU100 MD-37 Serie UV Si Fotodiode (250 - 1100) nm 0.15 A/W @ 350 nm 0.5 A/W @ 900 nm 1 mA 10 mm x 10 mm
MD-37-SU100-VL MD-37-SU100-VL Photopic; f1 ≤ 6% (380 - 780) nm 22 nA/lx 1 mA 9 mm x 9 mm
MD-37-SU100-VLS MD-37-SU100-VLS Scotopic; f1 ≤ 6% (380 - 780) nm 22 nA/lx 1 mA 9 mm x 9 mm

PAR Detektorköpfe

Photosynthetische Aktivstrahlungsdetektoren (PAR)

Modell Foto Messgröße Spektrale Wirkungsfunktion Spektralbereich / nm Typische Empfindlichkeit Eingangsoptik / Größe (mm) Bemerkungen
PS-3701 PS-3701 PAR µMol·m²·s PPFD 400 - 700 100 nA/(µMol·m²·s) 15 mm Ø
PS-3702 PS-3702 PAR µMol·m²·s Phototropismus aktinisch (UV-A / Grün) 320 - 500 2 nA/(µMol·m²·s) 2 nA/(µMol·m²·s)
PS-3703 PS-3703 PAR µMol·m²·s Photomorphogenese (Rot / NIR) 590 -900 100 nA/(µMol·m²·s) 15 mm Ø
CSS-45 mit CSS-D  CSS-45 mit CSS-D viele, aus Spektrum berechnet flexibel 360 - 830 10 mm spektraler Sensor

Messkopf Zubehör

Zur Erweiterung der Einsatzmöglichkeiten ihrer Messköpfe bietet Gigahertz-Optik Messkopf-Zubehör an.

Modell Beschreibung
SRT-M45/37B Frontadapter für Messköpfe mit 37mm und 45mm Durchmesser zur Befestigung von Zubehör mit M30x1 Gewindezapfen.
SRT-M37L-1 Vorsatzoptik mit 1° FOV zur Verwendung mit Frontadapter SRT-M45/37B oder Messköpfen der MD-37 Serie.
SRT-M37L-2 Vorsatzoptik mit 2° FOV zur Verwendung mit Frontadapter SRT-M45/37B oder Messköpfen der MD-37 Serie.
SRT-M37L-5 Vorsatzoptik mit 5° FOV zur Verwendung mit Frontadapter SRT-M45/37B oder Messköpfen der MD-37 Serie.
SRT-M37L-10 Vorsatzoptik mit 10° FOV zur Verwendung mit Frontadapter SRT-M45/37B oder Messköpfen der MD-37 Serie.
SRT-M37L-1-UV UV-Vorsatzoptik mit 1° FOV zur Verwendung mit Frontadapter SRT-M45/37B oder Messköpfen der MD-37 Serie.
SRT-M37L-2-UV UV-Vorsatzoptik mit 2° FOV zur Verwendung mit Frontadapter SRT-M45/37B oder Messköpfen der MD-37 Serie.
SRT-M37L-5-UV UV-Vorsatzoptik mit 5° FOV zur Verwendung mit Frontadapter SRT-M45/37B oder Messköpfen der MD-37 Serie.
SRT-M37L-10-UV UV-Vorsatzoptik mit 10° FOV zur Verwendung mit Frontadapter SRT-M45/37B oder Messköpfen der MD-37 Serie.
MD-37-CUS MD-37 Messkopf zur individuellen Bestückung mit Fotodioden. Inklusive Gehäuse, Platine, Anschlusskabel, -1, -2 oder -4 Stecker.
MD-37Z-H7 Frontadapter für Filter, Blenden usw. Länge 7 mm. Beidseitig M30x1 Gewinde.
MD-37Z-C8 Frontadapter mit 8 mm Öffnung. M30x1 Gewindezapfen.
MD-37Z-C11 Frontadapter mit 12 mm Öffnung. M30x1 Gewindezapfen.
MD-37Z-DR11 Frontadapter mit 11 mm Streuscheibe. M30x1 Gewindezapfen.
MD-37Z-FCF Frontadapter mit FC Stecker. M30x1 Gewindezapfen.
SRT-M37-50 Frontadapter 50mm lang, M30x1 Gewinde an beiden Stirnseiten
SRT-M37-60-L Vorsatzoptik mit 50 mm Durchmesser. FOV nach Vorgabe. Zur Verwendung mit Frontadapter SRT-M45/37B oder Messköpfen der MD-37 Serie.
SRT-M37Z01 Frontadapter mit Streulichtblende. M30x1 Gewindezapfen.

Detektorstecker

Hinweis: -5 Anschlüsse (ITT MSDM9, gemäß Typ -4) enthalten Eeprom zur Speicherung von Kalibrierungsdaten.
